对夹蝶阀各国法兰连接尺寸对照表
对照表
| 规格 | D1 | D | GB9112-88 | DIN2501(德国)BS4504(英国) ISO2084 SIO2531(国标准标) |
BS10-E(英国) | ANSI 125(美国) | |||||||||||||||
| d | X | k | d | X | k | d | X | k | d | X | k | ||||||||||
| MPa | |||||||||||||||||||||
| mm | inch | 1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 | ||||||||
| 50 | 2 | 120 | 23 | 16 | 16 | 1.0 | 1.0 | 125② | 25② | 16 | 16 | 1.0 | 1.0 | 125② | 25② | 15.9 | 0.7 | 114.3① | 15.9 | 3.25 | 120.6② |
| 65 | 2 5 | 136 2 | 26.5 | 16 | 16 | 0.85 | 0.85 | 145② | 145② | 16 | 16 | 0.85 | 0.85 | 145② | 145② | 15.9 | 0.7 | 127① | 15.9 | 3.55 | 139.7② |
| 80 | 3 | 160 | 18 | 16 | 16 | 1.0 | 1.0 | 160② | 160② | 16 | 16 | 1.0 | 1.0 | 160② | 160② | - | - | - | - | - | - |
| 100 | 4 | 185 | 24.5 | 16 | 16 | 0.75 | 0.75 | 180① | 180① | 16 | 16 | 1.75 | 1.75 | 180① | 180① | 15.9 | 0.7 | 177.8① | 15.9 | 1.55 | 190.5② |
| 125 | 5 | 215 | 23 | 16 | 16 | 1.0 | 1.0 | 210① | 210① | 16 | 16 | 1.0 | 1.0 | 210① | 210① | 15. 9 | O.83 | 209.58① | 15.9 | 1.55 | 215.9② |
| 150 | 6 | 238 | 25 | 20 | 20 | 1.5 | 1.5 | 240② | 240② | 20 | 20 | 1.5 | 1.5 | 240② | 240② | 19 | 1.48 | 234.95① | 19 | 1.35 | 241.3② |
| 200 | 8 | 295 | 25 | 20 | 20 | 2.5 | 2.5 | 295② | 295 | 20 | 20 | 2.5 | 2.5 | 295② | 295 | 19 | 1.55 | 292.1① | 19 | 1.3 | 298.4② |
| 250 | 10 | 357 | 29 | 20 | 24 | 1.0 | 1.5 | 350① | 355② | 20 | 24 | 1.0 | 1.5 | 350① | 355② | 19 | 4.3 | 355.6① | 19 | 0.95 | 361.9② |
| 300 | 12 | 407 | 29 | 20 | 24 | 1.0 | 1.0 | 400① | 410② | 20 | 24 | 1.0 | 1.0 | 400① | 410② | 22.2 | 1.6 | 406.4① | 22.2 | - | - |
| 350 | 14 | 467 | 30 | 20 | 24 | 1.5 | 1.5 | 460① | 470② | 20 | 24 | 1.5 | 1.5 | 460① | 470② | - | - | - | - | - | - |

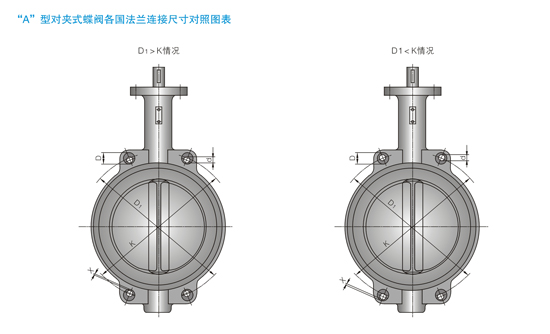

注：1、规格尺寸为阀门通径尺寸：D1为阀门法兰孔中心分布圆尺寸；D为法兰孔直径。
2、各国法兰标准中的d代表螺栓直径；X代表孔与螺栓的最小间隙；K代表标准法兰孔中心分布圆尺寸。
*如果需要上表中国外标准法兰请在合同中注明。
