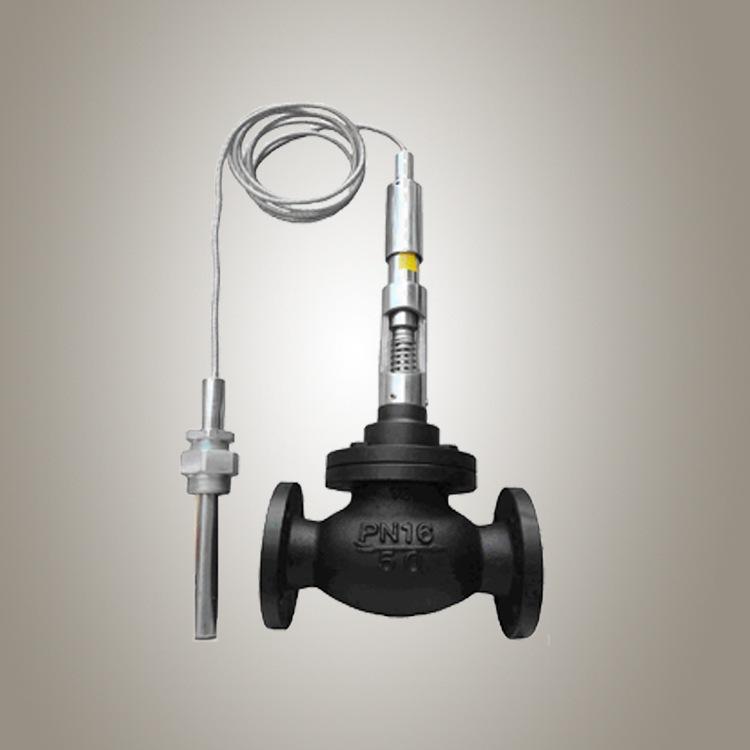

ZZWP自力式温控调节阀
|
安全性高： 用于无电气场合，不存在外部能源隐患 |
阀体参数 | |
|
生产厂家：天津市一标阀门制造有限公司 |
| |
|
节约能源： 无需外部能源，利用管道自身压力调节 |
公称压力 PN16、PN40、PN64 | |
|
简化系统： 无需外部控制仪表，系统简单，成本低 |
连接方式 法兰式、（特制：焊接式） | |
|
操作简单： 设定时只需旋转调节弹簧伸展度即可 |
阀体材质 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti | |
|
技术参数 |
阀芯材质 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti、司太莱堆焊 | |
|
动作方式 U控制阀前、D控制阀后 |
密封材料 PTFE、硬密封、特殊高温材料 | |
|
阀座结构 P单座 M套筒 |
波 纹 管 SS、SS304、SS316 | |
|
流量特性 P单座 M套筒 |
填 料 聚四氟乙烯、柔性石墨 | |
|
可调范围 30：1最大10：1；最小10：8 |
推 杆 衬套2Cr13 | |
|
密封等级 Ⅱ、Ⅳ、Ⅵ |
垫 片 橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片 | |
|
执行机构 薄膜式（设定值≤6bar）、活塞式(>6bar) |
法兰标准 GB9113-88、JB/T79-94、GB2555-81 | |
|
调节精度 ±5% |
特制法兰 ANSI、JIS、DIN | |
|
功能附件选项 |
流体温度 |
C3组 -30℃～150℃ |
|
－带冷凝器（适用于蒸汽等高温介质时） |
C4组 -30℃～180℃ | |
|
－带指挥器，微压调节 |
C7组 -30℃～350℃ | |
