501G 501G调节阀-天津市一标阀门制造有限公司
天津市一标阀门制造有限公司

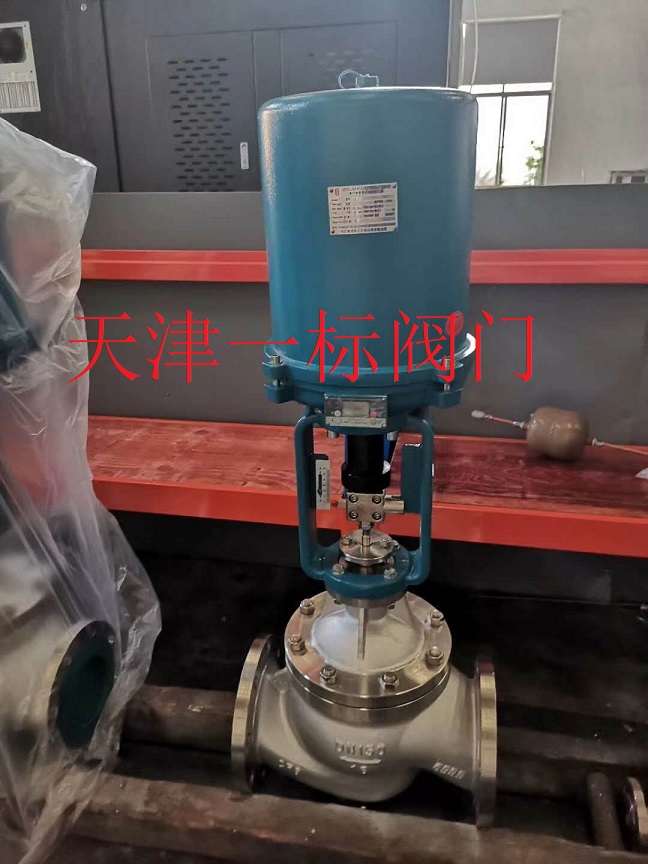

产品名称：501G 501G调节阀
产品品牌：天津一标
连接形式：对夹、法兰、卡箍、焊接
公称通径：DN50～DN3600
公称压力：PN6、PN10、PN16、PN25
试验压力：公称压力×1.1倍
外表喷涂：喷涂
驱动形式：手动、气动、电动、液动
适用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）
阀体材质:304.306.316L.WCB.HT200
连接法兰：JB/T79．GB913．HG20592
适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式：切断型，调节型,手动控制
电源电压：220VAC、24VAC
输入信号:4～20mA/1～5VDC/0～20mA/0～10VDC
|
本体形式 |
501G:球形阀 | 511G：角阀 | |
|
公称通径 |
1-1/2”(40A)~24”(600A) | ||
|
公称压力 |
ANSI Class150-2500.jis10K-63K | ||
|
流体温度 |
-196～+538℃ | ||
|
连接方式 |
法兰式(RF,RTJ),焊接型(SW、BW)，其它 | ||
|
阀体材质 |
SCPH2/WCB,SCPH21/WC6,SCPL1/LCB,SCS13A/CF8,SCS14A/CF8M,ETC | ||
|
阀内件材质 |
SUS410/410SS,SUS630/SCS24,SUS316/CF8M,ETC | ||
|
可调比 |
50:1～20:1 | ||
|
流量特性 |
线性，等百分比 | ||
|
阀座泄漏量 |
硬密封 |
ANSI Class IV,V or MSS-SP-61 | |
|
软密封 |
微汽泡级 | ||
|
执行机构 |
5200LA:气动薄膜式执行机构 6300LA:气动活塞式执行机构 3500LB,3600LB:全电子式执行机构 3800LA:电液式执行机构REXA | ||
